河北水旋式噴漆房+催化燃燒廢氣處理項目介紹
來源：http://www.qzxcdz.com/ 發布時間：2020-11-16
該項目承接自河北某專用車制造公司，經過考察施工現場，了解客戶生產需求，與客戶詳細探討、溝通后，確認采取水旋式噴漆房+催化燃燒廢氣處理的方式，以下為方案介紹
1.現場要求：
工作環境要求
1)環境溫度：0℃—45℃
2)相對濕度：10%—80%
3)工作場地：房體在車間內，有機廢氣處理設備安裝在車間外
氣源要求:
本設備使用的壓縮空氣應為干凈、干燥、足夠的空氣流量和足夠的壓力，具體要求如下：
（1）空氣流量6m3/min（噴漆4把槍同時工作）
（2）空氣壓力8Kg/cm2
壓縮空氣需除油除水。
2. 水旋式噴漆房
噴漆房由室體、送風系統、排風系統、水旋漆霧處理系統、廢氣處理系統、照明系統、三維工作平臺、安全報警系統、控制系統等組成。
噴漆房技術參數：
3.噴漆廢氣處理系統
有機廢氣排放總風量為60000m³/h，擬采用1套VOC-600型有機廢氣凈化裝置進行處理，單套該裝置設置5個吸附床（4用1備），實現在線吸附脫附再生功能，有效利用，節能降耗。
1.現場要求：
工作環境要求
1)環境溫度：0℃—45℃
2)相對濕度：10%—80%
3)工作場地：房體在車間內，有機廢氣處理設備安裝在車間外
氣源要求:
本設備使用的壓縮空氣應為干凈、干燥、足夠的空氣流量和足夠的壓力，具體要求如下：
（1）空氣流量6m3/min（噴漆4把槍同時工作）
（2）空氣壓力8Kg/cm2
壓縮空氣需除油除水。

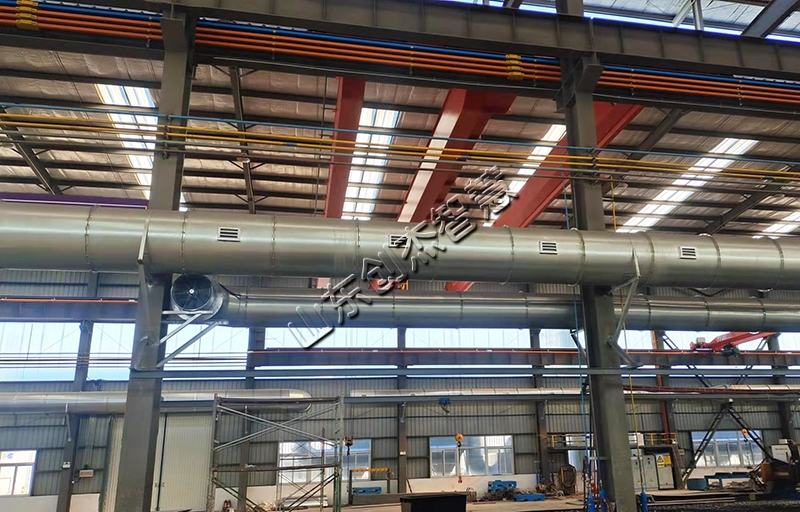

2. 水旋式噴漆房
噴漆房由室體、送風系統、排風系統、水旋漆霧處理系統、廢氣處理系統、照明系統、三維工作平臺、安全報警系統、控制系統等組成。
噴漆房技術參數：
| 序號 | 項目名稱 | 參 數/規 格 |
| 1 | 工作尺寸 | 17000×6500×6000mm |
| 房體形式 | 固定房體，兩端開門 | |
| 以下配置 | ||
| 2 | 送風系統 | 1套 |
| 軸流風機 | 10臺 | |
| 3 | 排風系統 | 1套 |
| 排風風量 | 60000m3/h | |
| 排風機型號 | B4-72NO12C | |
| 全 壓 | 3500Pa | |
| 排風風機功率 | 75kw | |
| 4 | 有載風速m/s | ≥0.35 |
| 5 | 廢氣處理方式 | 水漩+汽水分離+干式過濾+催化燃燒+15m高空排放 |
| 處理風量 | 60000m³/h | |
| 運行功率 | 65Kw | |
| 6 | 光照度Lux | ≧500Lux |
| 7 | 總功率 | 約190kw |
有機廢氣排放總風量為60000m³/h，擬采用1套VOC-600型有機廢氣凈化裝置進行處理，單套該裝置設置5個吸附床（4用1備），實現在線吸附脫附再生功能，有效利用，節能降耗。
主要技術規格參數
| No | 名 稱 | 技 術 參 數 |
| 1 | 型號 | VOC-600 |
| 2 | 額定處理風量 | 60000m3/hr |
| 3 | 形式 | 在線脫附 |
| 4 | 外形尺寸要求（吸附） | 9800×2260×4850mm |
| 5 | 脫附設備高度 | ≤2600mm |
| 6 | 脫附設備位置 | 可按系統設計要求在離主設備垂直中心 5m區域內任意 |
| 7 | 處理有機廢氣成份 | 含苯、甲苯、二甲苯等的有機廢氣，不能處理含酮類及高沸點溶劑 |
| 8 | 適用廢氣濃度 | ≤1000mg/m3 |
| 9 | 廢氣進口溫度 | 常溫 |
| 10 | 催化燃燒起動功率 | AC380V 50HZ 60kw（主風機除外） |
| 11 | 脫附及催化燃燒時間 | ≤6h/箱 |
| 12 | 蜂窩活性炭填充量 | 7.5m³ |
| 13 | 催化劑型號 | HPA-8型 |
| 14 | 整機裝機功率 | 65kw（不包括主風機） |
